기술 완성도 제고 및 글로벌 물시장 진출을 위한 신기술 성능평가 등을 수행

기업 및 대학 등이 개발하는 물 관련 기술(부품, 장치, 공정기술, 소재, 단위 요소기술, 제어시스템)의 기술 완성도 제고 및
국내·외 물시장 진출에 필요한 신기술 성능평가 등을 수행할 수 있는 종합 실증화시설

시설개요

1계열
1계열
실증플랜드 시설개요를 보여주는 테이블로 구분, 용량, 세부공정에 관한 정보를 보여준다.
구분 용량 세부공정

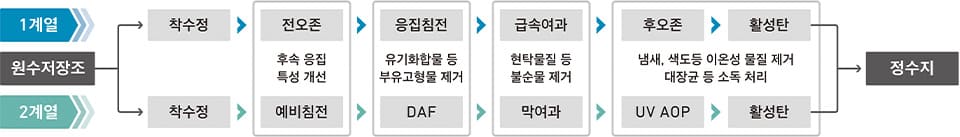

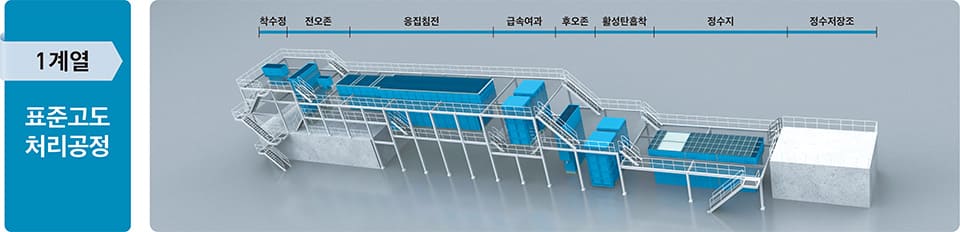

구분1계열(표준공정) 용량1,000㎥/일 세부공정전오존 + 약품응집침전 + 입상급속여과기 + 후오존 + 입상활성탄여과기 + 소독(염소)
2계열
2계열
실증플랜드 시설개요를 보여주는 테이블로 구분, 용량, 세부공정에 관한 정보를 보여준다.
구분 용량 세부공정

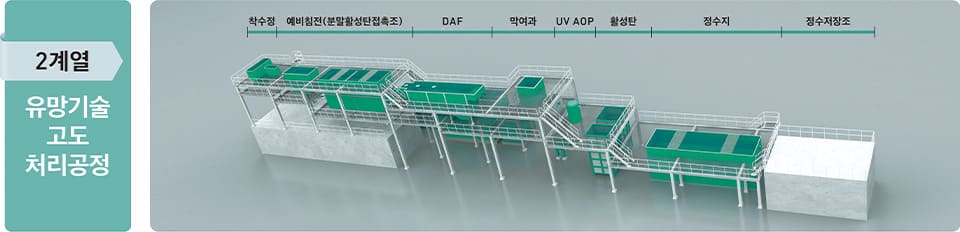

구분2계열(유망기술) 용량1,000㎥/일 세부공정분말활성탄(예비침전) + 용존공기부상(DAF) + 막여과 + UV AOP + 입상활성탄여과기 + 소독(염소)
실증시험을 위한 플랜트 교차운전
플랜트 교차운전

시설개요

1계열
1계열
실증플랜드 시설개요를 보여주는 테이블로 구분, 용량, 세부공정에 관한 정보를 보여준다.
구분 용량 세부공정

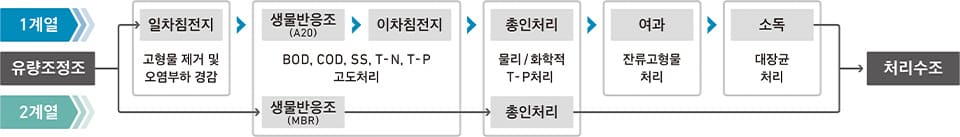

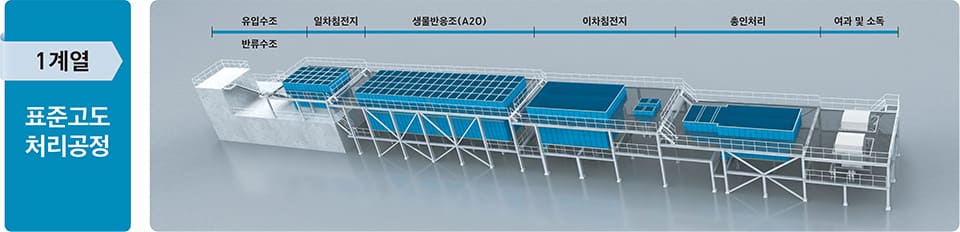

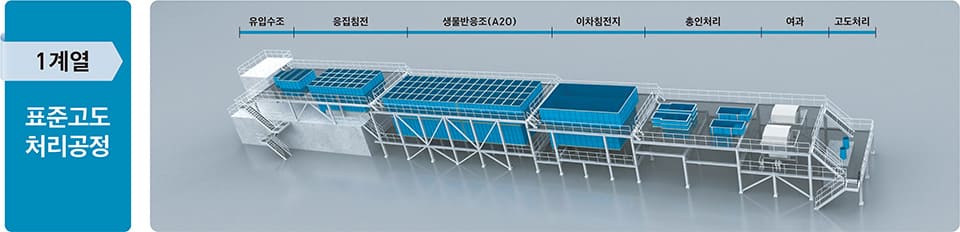

구분1계열(표준공정) 용량500㎥/일 세부공정종합협잡물 처리기(공동) + 일차침전지 + A2/O + 이차침전지 + 총인처리(약품응집침전) +
섬유상여과기 + 소독(UV)
2계열
2계열
실증플랜드 시설개요를 보여주는 테이블로 구분, 용량, 세부공정에 관한 정보를 보여준다.
구분 용량 세부공정

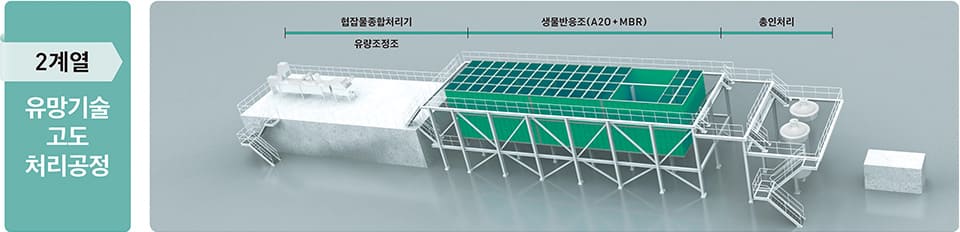

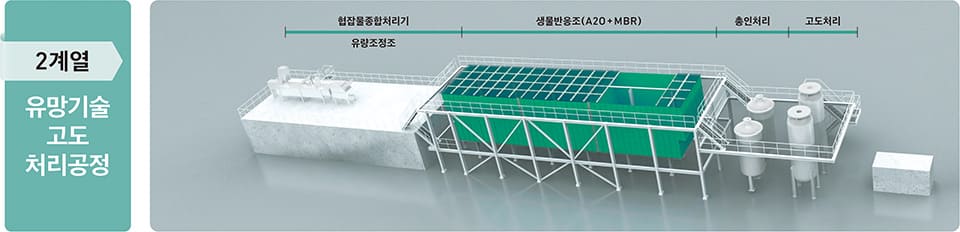

구분2계열(유망기술) 용량500㎥/일 세부공정종합협잡물 처리기(공동) + 생물반응조 + MBR(침지식중공사막) + 총인처리설비
(상향류식 모래여과기)
실증시험을 위한 플랜트 교차운전
플랜트 교차운전

시설개요

1계열
1계열
실증플랜드 시설개요를 보여주는 테이블로 구분, 용량, 세부공정에 관한 정보를 보여준다.
구분 용량 세부공정

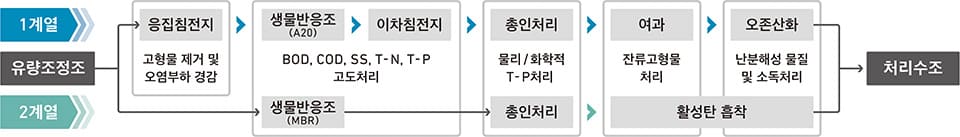

구분1계열(표준공정) 용량500㎥/일 세부공정종합협잡물 처리기(공동) + 일차처리(약품응집침전) + A2/O + 이차침전지 + 총인처리(DAF) +
섬유상 여과기 + 오존산화
2계열
2계열
실증플랜드 시설개요를 보여주는 테이블로 구분, 용량, 세부공정에 관한 정보를 보여준다.
구분 용량 세부공정
구분2계열(유망기술) 용량500㎥/일 세부공정종합협잡물 처리기(공동) + 생물반응조 + MBR(침지식평막) + 총인처리(메디아 여과 흡착설비) + 입상활성탄 여과기
실증시험을 위한 플랜트 교차운전
플랜트 교차운전

시설개요

실증플랜드 시설개요를 보여주는 테이블로 구분, 용량, 세부공정에 관한 정보를 보여준다.
구분 용량 세부공정
구분1계열(하수) 용량500㎥/일 세부공정전처리(멜티메디아 필터) + 막여과(UF) + 막여과(RO)+ 오존산화
구분2계열(폐수) 용량500㎥/일 세부공정입상급속여과기 + 입상활성탄여과기 + 막여과(UF) + 막여과(RO) + 소독(UV)

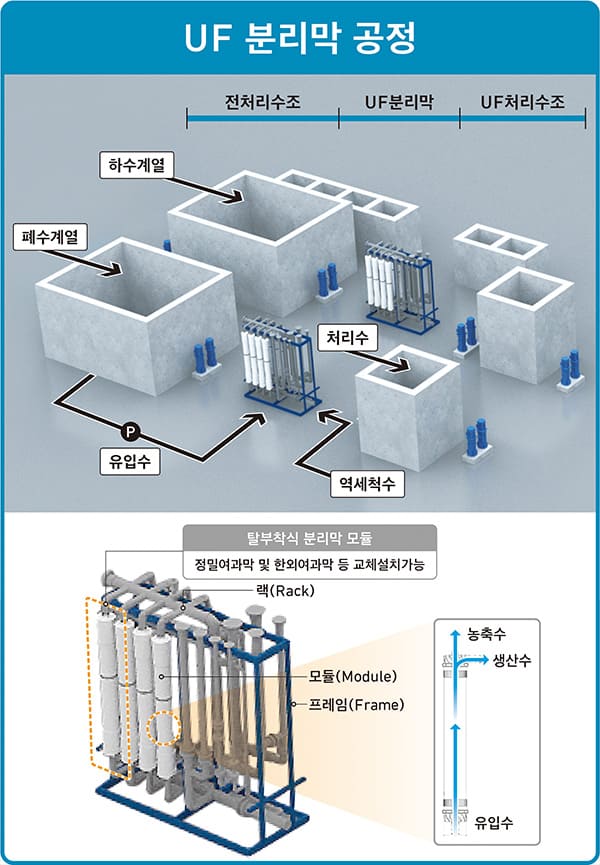

  • UF 분리막 공정

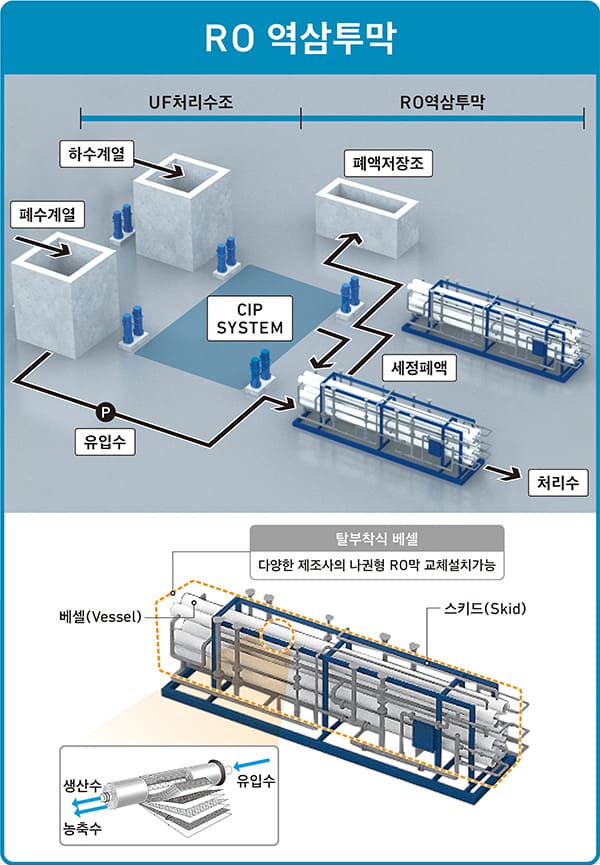

  • RO 역삼투막

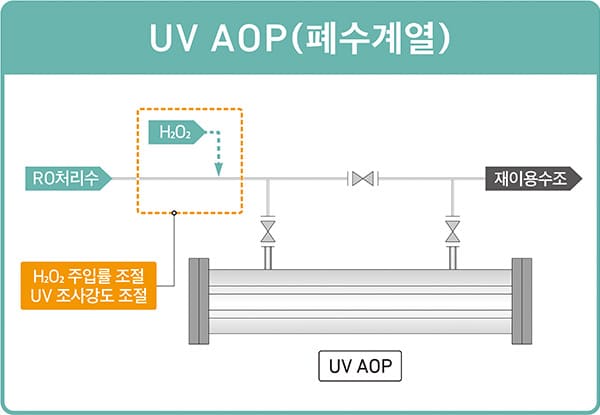

  • UV AOP(폐수계열)

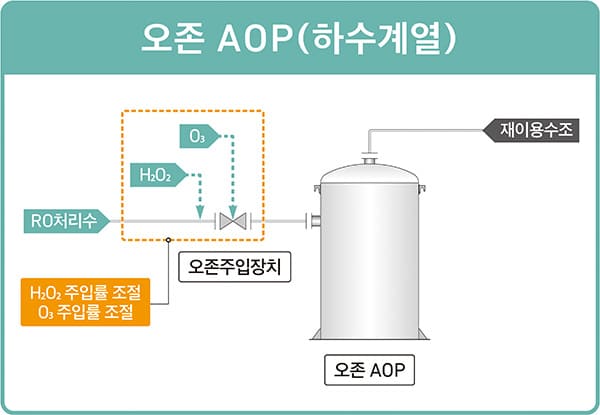

  • 오존 AOP(하수계열)

시설내용

실증시험 대상기술을 보여주는 테이블로 각 시설, 기술구분, 대상 정보를 보여준다.
시설 기술구분 대상
공통 공법
  • 화학적 처리공정 추가 및 조합 기술
  • 단위공정 조합 기술
운영
(제어시스템)
  • 계측기 연동 약품량 제어 기술
  • 응집/혼화기 교반강도 자동제어 기술
  • 분리막/여과기 공정 최적제어 기술
  • 소독기(UV, 염소, 오존) 운영제어 기술
계측
  • 수질측정기, SCM/SCD, 입자분석기
범용자제
  • 펌프, 벨브, 송풍기
수처리설비 응집/침전
  • 혼화·응집기, 침전·부상 설비, 슬러지 수집기
분리막
  • 침지식 중공사막, 가압식 중공사막
  • 침지식 평막
  • 와권형 역삼투막
여과
  • 급속여과기, 다층여과기, 활성탄여과기, 섬유상여과기
  • 여재기술
소독
  • UV 소독기
  • 오존설비
  • 염소소독 설비
약품
  • 약품저장탱크
  • 약품교반설비
슬러지 처리
  • 녹축기, 탈수기
하·폐수 공법
  • 생물반응조 및 MBR조합 변형공법
  • 난분해성 유기물, 무기성 유해물질 등 제거기술(폐수만 해당)
운영
(제어시스템)
  • 생물반응조 자동제어 기술
  • 질산화 자동제어 기술
수처리설비 전 처리
  • 종합협잡물 처리기, 스크린
산기장치
  • 디스크형 멤브레인, 튜브형 멤브레인, 수중폭기기
정수재이용 공법
  • 미량유해물질 및 맛/냄새 등 제거기술
명시된 기술은 외에도 실증화플랜트를 활용한 다양한 기술에 대한 실증시험이 가능하며 자세한 사항은 국가물산업클러스터 실증화지원부(053-601-6052)로 문의요청 드립니다.
수요자설계구역
기업 및 대학 등이 소규모로 자유롭게 장치·공정 설치하여 R&D 등의 기술 개발·실험을 수행할 수 있는 공간이며, 이를 위한 원수(공정수), 부지, 전기, 인터넷 등 필요 Utility제공

시설개요

수요자설계구역 시설개요를 보여주는 테이블로 구분, 개소수, 면적, 개소당 평균면적에 관한 정보를 보여준다.
구분 개소수(실) 원수 및 공정수 공급량
정수 개소수15개소 원수 및 공정수 공급량
  • 원수200㎡/일
  • 공정수
  • 1계열응집침전지 후단, 여과기 후단
  • 2계열DAF 후단, 막여과 후단
하수 개소수10개소 원수 및 공정수 공급량
  • 원수100㎡/일
  • 공정수
  • 1계열응집침전지 후단, 여과기 후단
  • 2계열DAF 후단, 막여과 후단
폐수 개소수10개소 원수 및 공정수 공급량
  • 원수100㎡/일
  • 공정수
  • 1계열응집침전지 후단, 여과기 후단
  • 2계열DAF 후단, 막여과 후단
재이용 개소수10개소 원수 및 공정수 공급량
  • 원수100㎡/일
  • 공정수
  • 1계열응집침전지 후단, 여과기 후단
  • 2계열DAF 후단, 막여과 후단

개소별 면적

개소별 면적을 보여주는 테이블로 시설구분, 호수, 전용면적에 관한 정보를 보여준다.
구분 호수 전용면적(㎡) 구분 호수 전용면적(㎡)
정수 P101 197.02 하수 S101 192.52
P102 195.59 S102 190.77
P103 131.41 S103 132.42
P104 130.80 S104 131.67
P105 130.18 S105 130.92
P106 131.42 S106 132.42
P107 130.80 S107 131.67
P108 142.04 S108 130.92
P109 130.80 S109 132.42
P110 131.42 S110 144.64
P111 130.18 폐수 W101 192.52
P112 130.80 W102 190.77
P113 131.41 W103 132.42
P114 195.59 W104 131.67
P115 197.02 W105 130.92
재이용수 R101 163.29 W106 132.42
R102 195.84 W107 131.67
R103 135.52 W108 130.92
R104 155.86 W109 132.42
R105 146.01 W110 144.64
R106 144.87 - - -
R107 145.44
R108 146.01
R109 181.23
R110 182.56
야외실험구역
수요자설계구역에 수용 불가한 파일럿 실험 등을 수행할 수 있는 별도의 야외 공간으로 이를 위한 공정수 및 전기 등 제공

시설개요

  • 위치
    • - 실증플랜트의 좌.우.중앙의 공터
  • 면적
    • - 정수 2,250㎡, 하폐수 2,200㎡, 재이용 2,400㎡

시설개요

  • 구성

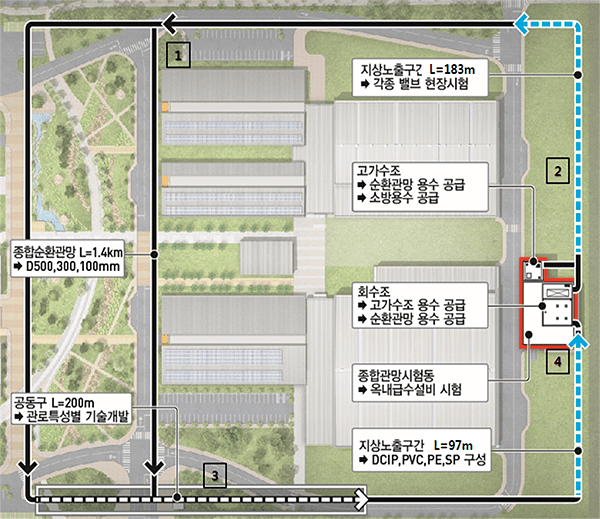

    • - 순환관망 1.4km(매설920m, 공동구200m, 노출280m) 3열(D500, 300, 100mm) 및 옥내급수설비(옥내급수관, 수도미터 등)로 구성
    • - 공동구 : 길이 200m, 폭 3.5m, 높이 2.9m
  • 부속설비
    • - 회수조(800㎥), 고가수조(용량 400㎥, 높이 26.8m), 밸브, 유량계, 압력계, 공기밸브 등
  • 종합관망시설
  • ① 순환관망 ② 옥외관로 ③ 공동구 ④ 옥내급수시험
    관 부식, 관 재질(도장재 등) 열화 등 장기물성시험 누수탐사장비, 계측기기 등 부속시설 성능시험 관이음(접합) 설비, 보수보강 공법 등 성능시험 옥내배관, 수도전 등 옥내 급수설비 성능시험
  • 부속설비
    • - 회수조(800㎥), 고가수조(용량 400㎥, 높이 26.8m), 밸브, 유량계, 압력계, 공기밸브 등
  • 관망시험 대상기술
    구분 실증설비 연계 방안
    관자재
    (이용재료 포함)
    - 기존 관자재 성능평가
    - 종합관망시험동 내 관자재별 성능평가 시행
    - 재료시험 동내 재료물성, 기계적, 화학적 특성
    - 위생안전 기준 시험 시행('19년 시험분석 장비도입)
    - 기존 관자재 장기(또는 극한조건)물성 시험
    계측설비 수질계측 먹는 물 대상 탁도 및 잔류염소 연속자동측정기 대상 형식승인 및 정도검사
    보수보강 재료 및 방법 - 지상노출배관 구간 활용 다양한 보수보강 공법 적용 및 성능평가 시행
    - 관갱생, 보수용 기계장비 성능시험
    - 관내외부 보강재료 물리적, 화학적 특성 분석
    부속설비 누수탐사설비 인위적 누수 발생조건 및 다양한 환경조건에 따른 누수감시설비 성능평가
    부식방지설비 외곽순환매설관, 지하공동구내 배관(시편)을 활용한 부식방지 기술 부식제어 효과 평가
    관세척설비 외곽 순환매설관을 대상으로 관 내부 이물질 제거 장치, 재료, 공법 등의 효율 평가
    수충격
    방지설비
    유채성능평가 시험설비 내 펌프, 밸브 검증용 관로를 활용한 수충격 방지설비 효율 평가
    관망진단설비 매설관 또는 야외노출관로를 대상으로 관로 및 부속시설의 건전생을 평가하는 영상장비, 물리적, 전기적 신호기반 진단장비(초음파, 전자기장 등)의 성능평가
    관망운영관리시스템 관망시스템내 실시간 계측, 제어, 통신 장비 및 시스템 성능평가
    관망해석, 누수분석, 사고 및 이상 대응, 펌프스케쥴링, 감압 및 밸브제어 등 관망운영 Tool 적용 및 평가
    명시된 기술은 외에도 실증화플랜트를 활용한 다양한 기술에 대한 실증시험이 가능하며 자세한 사항은 국가물산업클러스터 실등화지원부(053-601-6052)로 문의요청 드립니다.
